制砂機簡介

制砂機又叫沖擊式破碎機,是一種具有較高水平的高能低耗沖擊破,其性能在各種礦石細破設備中起著不可替代的作用,是目前行之有效、實用可靠的制沙設備,廣泛應用于玻璃原料、建筑骨料、人工造砂以及各種冶金渣的細碎和粗磨作業等。

河南紅星機械廠有專業的制砂機生產車間,生產的制沙機是目前市場需求較高的人工制砂設備。有固定式和移動式兩種,比其他類型的破碎機更具有優越性。可與液壓圓錐破、顎破配套使用,處理各種冶金渣、生產建筑用砂、筑路用砂石優為適宜。

制砂機應用領域

制砂機應用領域

產品展示

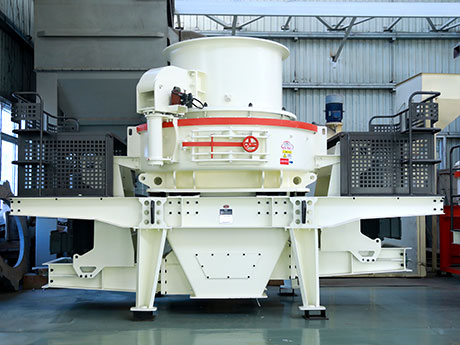

HVI制砂機

HVI制砂機( 處理量 70-585t/h )

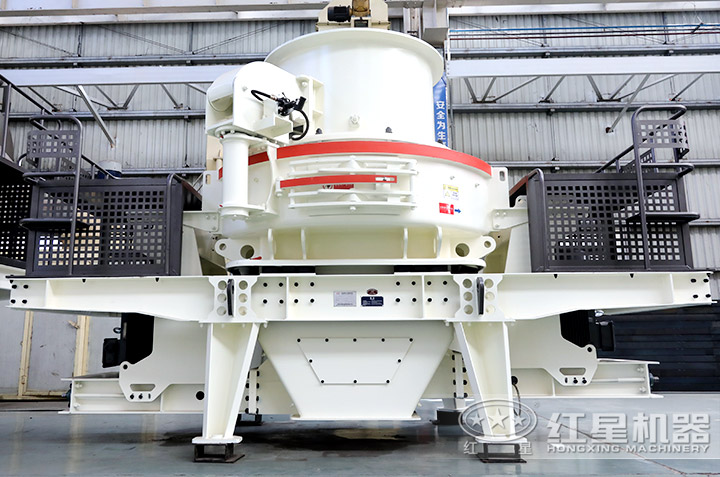

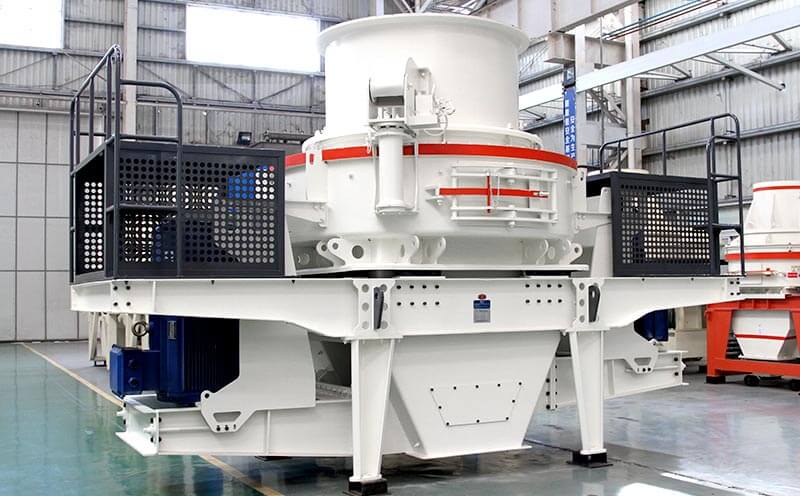

VSI制砂機

VSI制砂機( 處理量 60-650t/h )

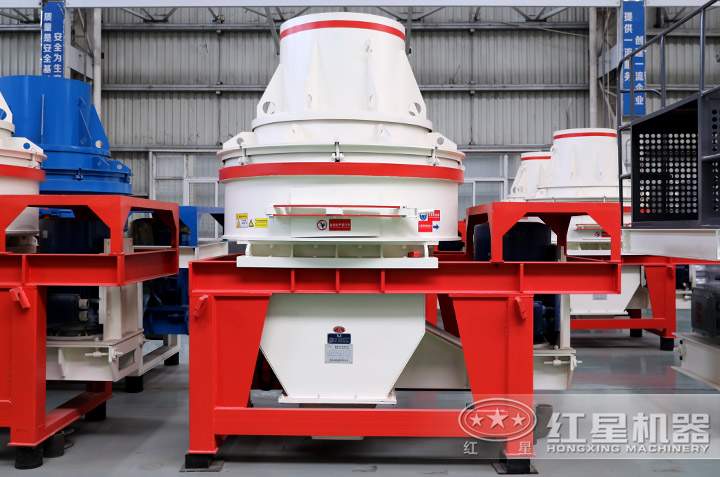

HX系列制砂機( 處理量 12-160t/h )

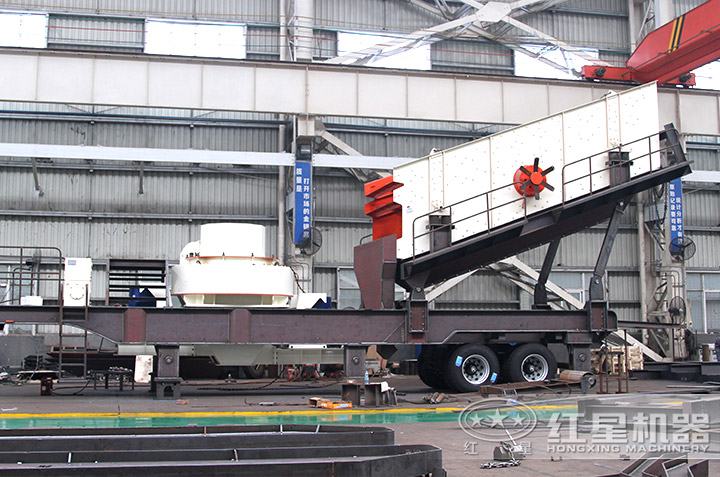

移動制沙機設備

移動式制砂機設備: 轉場靈活,智能操控,可搭配任意機型

性能優勢

(1)高產量低能耗:制砂機具有整形功能、產品呈立方狀、堆積密度大;產量高的同時能量消耗小于其他制砂機20%、破碎比大。

(2)設計緊湊合理:結構新穎、運轉平穩、可減少30%停機時間;設備體積小、操作簡便、安裝和維修方便。

(3)機身耐磨壽命長:生產過程中,石料能形成保護底層,機身磨損少,經久耐用;少量易磨損件用特硬耐磨材質制成,體積小、重量輕、便于更換配件。

(4)搭配移動破碎站:移動式制砂機智能化操作系統,作業效率高;配置靈活、不需要打樁,轉場更自由,作業中能為客戶節省不少人力、基建費用。

制砂生產線現場

客戶反饋

陜西石料廠的張經理,16年因公司發展需要,在紅星選購了一條制砂生產線,技術人員根據公司實際的生產情況,為公司制定了一套選購方案,并設計生產工藝流程,后期有專人來對設備進行安裝和調試,現在這條生產線已經運轉2年多了,這在期間生產線的運行平穩、制砂效率高,選擇紅星不但為公司節省了費用,還給公司帶來了更大的市場。

制砂生產線現場

制砂生產線現場

廣西建筑垃圾處理廠的李先生,想購買一臺建筑垃圾制沙設備,通過網絡、調查、咨詢等多方面考察后,決定在河南紅星機器選購設備,紅星工程師根據場地環境、生產需求,為公司推薦了移動式制砂機設備,這款設備可以直接進入建筑垃圾廠內作業,而且不需要進行基礎設施及前期準備工作,作業中操作靈活,一人看守,自動運行,制砂效率高,在制砂生產中不僅環保,而且省時、省力。

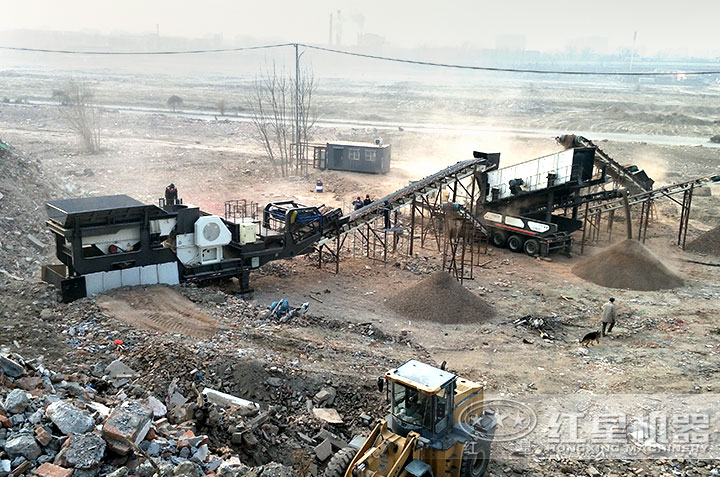

移動制砂生產線

移動制砂生產現場,環保不打樁,轉場更自由

優惠報價

價格是客戶在選購設備時更為關注的點,紅星制砂機生產廠家生產的設備不但有過硬的質量,完善的售后,對于設備報價也是經濟實惠的,能為客戶節省不少的費用支出,因制沙設備擁有不同的類型,而每種類型制砂機又有很多規格型號,所以廠家制造設備時所要花費的時間、投入的精力是不同的,從而制造一臺設備的總費用不同,在線咨詢,技術人員將依據你實際的作業情況,為你推薦合適類型、型號的設備,并對其進行優惠報價。

來廠選購制砂機的客戶

來廠選購制砂機的客戶

嚴控品質,保證質量

公司生產的制砂機設備有移動式的和固定式的兩種,都可滿足用戶有效制砂需求,同時這兩款設備公司均有現貨,合適的話可直接到廠進行參觀、考察,公司可免費提供到廠接送、寄料以及選購方案制定等服務。制砂機生產廠家總部地址:中國鄭州高新技術產業開發區檀香路8號。

工作原理

物料由機器上部落入高速旋轉的渦輪破碎腔內,高速旋轉的葉輪在離心力的作用下與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞出粉碎,物料在互相撞擊后,又會在葉輪和機殼之間料層形成渦流多次撞擊、摩擦而粉碎,從下部排料斗排出。形成閉路多次循環,由篩分設備控制成品粒度。

工作原理動圖展示

組成結構

紅星系列制砂機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。

該系列制沙機以其特別的結構廣泛應用于廣泛適用于混凝土骨料等多種硬、脆物料的中碎、細碎(制砂粒),各種巖石、耐火材料、磨料、水泥熟料、石英石、鐵礦石。

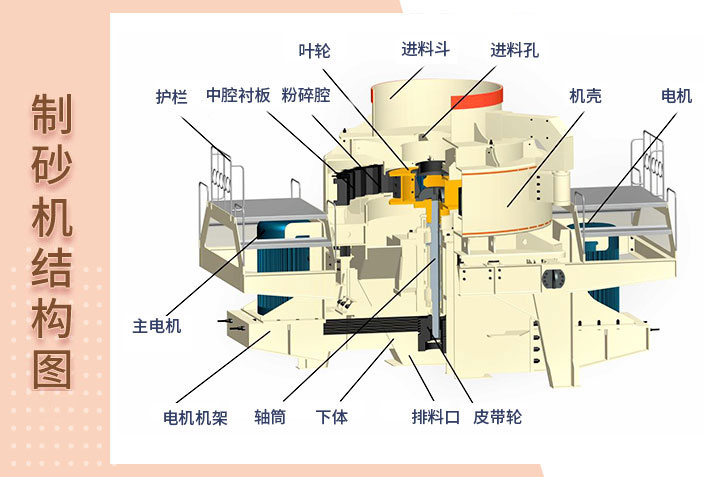

制砂機結構圖

技術參數

  • HVI制砂機
  • VSI制砂機
  • 制砂機
型  號 硬料 軟料 制砂 整形 電機功率
最大進料粒度
(mm)
通過量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-356 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
型號 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
處理量 (t/h) 瀑落與中心進料 80-180 140-260 200-380 300-520 350-610 360-650
全中心進料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
軟料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
轉速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
電機功率 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(長×寬×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號規格 最大入料
(mm)
功率
(kw)
葉輪轉速
(r/min)
處理量
(t/h)
外形尺寸(長×寬×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
